鐵氟龍涂料其實就是特氟龍涂層?，核心成分是聚四氟乙烯，主打?不粘、耐高溫、耐腐蝕?，從不粘鍋到工業管道都能用。
?
今天小編主要跟大家聊一聊鐵氟龍涂料施工時需要注意哪些問題？

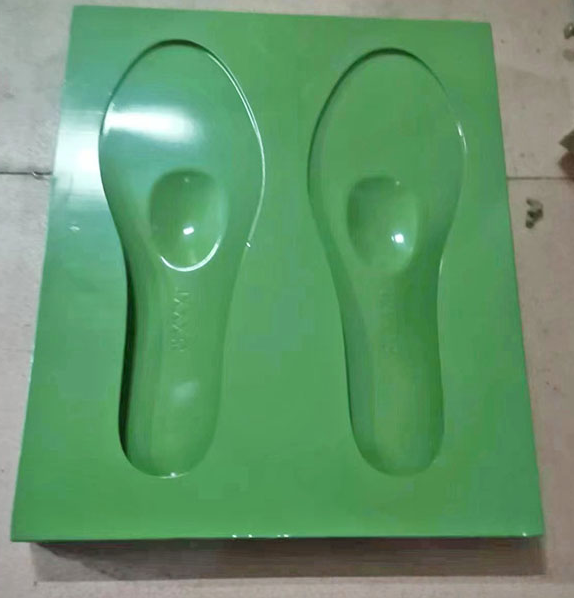

一、工件前處理
1、徹底脫脂除油
切削液、防銹油、脫模劑、指紋油脂必須完全清除；
禁止只簡單擦拭，先堿洗、溶劑超聲波清洗。
驗收簡易標準：水破膜測試—— 清水淋在工件表面形成連續水膜，不收縮、不水珠化。
2、表面噴砂粗化處理
基材金屬需要噴砂，粗糙度控制 Ra1.6～3.2 μm；
選用白剛玉 / 玻璃珠，禁止使用含硅污染磨料；
噴砂目的：提供機械咬合，沒有粗糙度，涂層必然脫落。
噴砂完成后4 小時以內必須噴涂，避免基材氧化、返銹。
3、清潔防護
噴砂后禁止徒手觸碰工件噴涂面，必須佩戴潔凈手套；
壓縮空氣吹掃粉塵后，必要時再次溶劑除塵。
二、調漆與噴涂環境管控
1、涂料攪拌與熟化
鐵氟龍漿料容易沉淀，噴涂前充分低速攪拌；不要高速攪拌產生大量氣泡；
按照廠商要求添加專用稀釋劑，嚴禁混用其他溶劑。
2、噴涂環境條件
溫度 18～28℃，相對濕度＜70%；
高濕環境容易吸水，烘烤后出現針孔、起泡。
3、壓縮空氣要求
氣源必須配備干燥機 + 油水過濾器；
空氣中含油、含水是縮孔（魚眼）頭號誘因。
4、防塵要求
噴涂房保持潔凈；萬級無塵車間使用的工件，噴涂后不能有游離浮粉，避免后期產塵污染潔凈區。
三、噴涂作業規范
1、底漆 + 面漆配套使用（推薦雙層體系）
PTFE 常規工藝：底漆 → 預烘 → 面漆；
不要單純只噴單層面漆，附著力、防腐能力大幅下降。
2、控制單次膜厚，薄噴多層
一次性厚噴易產生流掛、氣泡、針孔；
每層薄噴，間隔閃干；
常規成品總膜厚：25～50μm；防腐工況 50～80μm。
3、噴槍操作
槍距 180～250mm，勻速移動；
邊角、內孔、凹槽注意補噴，避免漏涂；同時防止死角積漆。
四、預烘、高溫燒結
1、先低溫預烘（閃干）
80～120℃預烘，充分揮發溶劑與水分；
直接快速高溫燒結，內部溶劑急劇膨脹 → 涂層起泡、鼓包。
2、升溫速率不能過快
建議升溫速率 5～10℃/min；
薄鋁板、小型鋁件升溫過快容易基材變形、氧化變色。
3、保溫時間嚴格執行
達到燒結溫度后保持足夠保溫時長，保證樹脂充分熔融結合；
欠燒結：涂層疏松、容易掉粉、耐磨差；
過燒：涂層碳化發黃、變脆。
4、冷卻要求
燒結完成自然緩慢冷卻，禁止工件出爐直接淋水急冷，涂層應力開裂。
永邦納米材料（東莞）有限公司
